Slangen

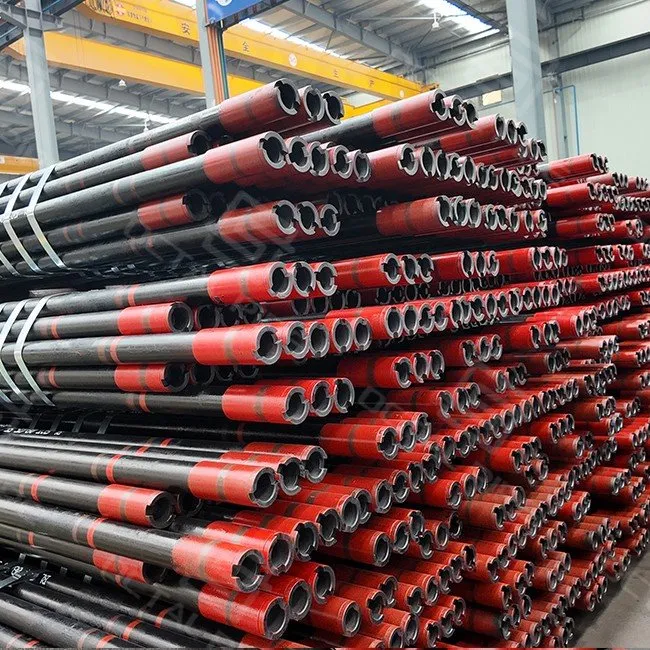

Slangenisnaadloze stalen productiepijpgebruikt als een draad-en-gekoppelde string, geïnstalleerd in de behuizing om het gecontroleerde stroompad te bieden dat olie, gas en geproduceerde vloeistoffen van het boorgat naar de oppervlakte transporteert. Octal Pipe levert naadloze OCTG-buizen voor productiestrings, waarbij de bestelling is opgebouwd rond drift, verbindingsselectie en lekcontrole- voor gereedheid voor voltooiing.

De meeste tubing-hoofdpijn begint met gaten in de scope:type verbinding (NUE/EUE of gas-strakke premie),driftvereisten die niet zijn afgestemd op de voltooiingstools, of papierwerk waardoor de inkomende inspectie niet kan worden afgesloten. Dat is waaromOctale pijpbehandelt de slangtoevoer alsvoltooiing-klaar levering: duidelijke verbindingsidentificatie, beschermde threads voor logistieke afhandeling en een op acceptatie-gericht documentpakket (MTC/traceerbaarheid, plus threadmeting en drift/hydro/NDT-rapporten indien gespecificeerd in uw PO/ITP).

In plaats van alleen maar een maat en een prijs op te geven, controleren we later de details die meestal voor problemen zorgen –instortings- en barstclassificaties, zure-servicelimieten, koppelingstype, interne coatingopties en bijpassende OCTGbehuizingen buiskwaliteiten. Het resultaat is een productiebuizenpakket dat past bij uw voltooiingsontwerp, de inspectie door een derde- partij doorstaat en klaar voor gebruik op locatie arriveert, en niet een stapel verbindingen die uw boorinstallatiepersoneel op de catwalk moet uitzoeken.

• Standaard kwaliteiten: H40, J55, K55, N80 (N80-1, N80Q), L80, C90, T95, P110, Q125
• CRA-materialen:13Cr, Super 13Cr, Duplex 22Cr, Super Duplex 25Cr, Nikkellegeringen
• Warmtebehandeling:Normaliseren, Quench & Temper, oplossingsbehandeling voor CRA, hardheidscontrole voor zure service

In een productieput,behuizingEnslangendoe niet hetzelfde werk. De behuizing is er om het gat open te houden en formaties te isoleren.OCTG-tubing – de productietubing – is het deel van de string dat feitelijk uw olie-, gas- of injectievloeistoffen transporteert. Als de behuizing uw "muur" is, zijn de slangen uw "pijpleiding" binnen die muur.

Een typischOCTG-behuizing en slangenHet ontwerp kan meerdere behuizingsstrings gebruiken (oppervlakte-, tussenliggende, productiebehuizing) en vervolgens een of meer buisstrings erin. De slangen moeten exact overeenkomen met de behuizings-ID, packers, veiligheidskleppen en putmonduitlaten:
• OD en drift moeten de kleinste verstopping in de behuizing of voering vrijmaken.
• Het verbindingstype (NU, EUE of premium) moet overeenkomen met crossovers, packers en putmonden.
• Kwaliteit en gewicht moeten voldoende instort-, barst- en trekcapaciteit bieden voor de geplande productie- en workover-belastingen.

Dit is waar Octal Pipe waarde toevoegt. In plaats van alleen maar "3½" J55-buizen te citeren", kijken we naar dehet volledige OCTG-omhulsel- en slangenprogrammajij rent op dat veld. We controleren of de buitendiameter/drift van de slangen in uw productiebehuizing past, dat de kwaliteiten overeenkomen met uw instort- en barstomhulsels, en dat de verbindingstypen consistent zijn, van slangbuizen tot accessoires zoals pup-gewrichten, cross-overs en nippels.

• Buitendiameter:1.900" – 4½" (andere diameters op aanvraag)
• Gewicht / Wanddikte:per API 5CT-tabellen; zware wanden op aanvraag leverbaar
• Lengtes: R1, R2, R3
• Drift:API-drift of speciale drift (dichte-doorlaatputten)
• Eindigt:NU (niet-overstuur), EUE (extern overstuur uiteinde), Premium flush/semi-flush

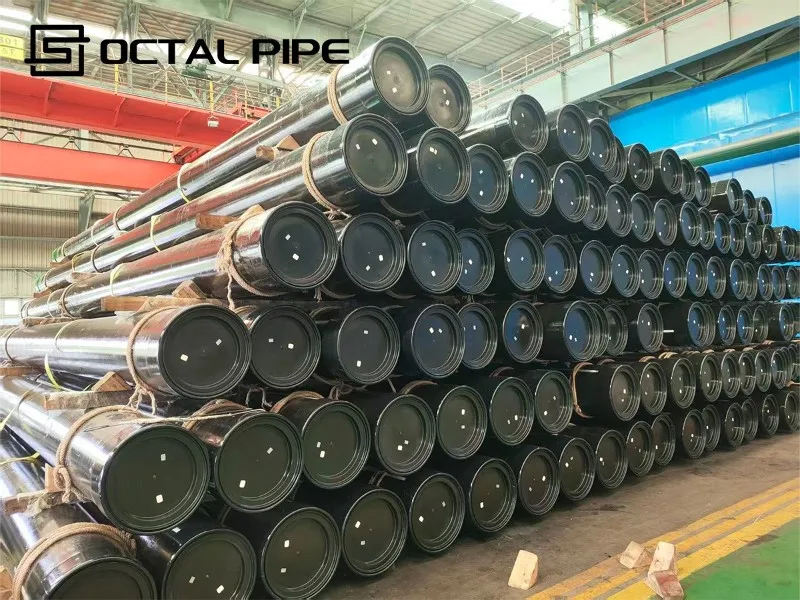

API 5CT OCTG-slanggegevensblad

Gebruik deze OCTG-slangtabel als aankoopreferentie; definitieve maten, gewicht en driftvereisten worden bevestigd op de PO.

Speciale opmerkingen over grenswaarden voor chemische samenstelling

• VoorKwaliteit L80, kan het maximaal toegestane koolstofgehalte worden verhoogd tot 0,50% als het product met olie is-geblust.
• VoorKwaliteit C90 Type 1heeft de eis voor molybdeen geen minimumwaarde wanneer de wanddikte kleiner is dan 17,78 mm.
• VoorKwaliteit R95mag het koolstofgehalte worden verhoogd tot maximaal 0,55% als oliedoving wordt toegepast.
• VoorKwaliteit T95 Type 1mag het molybdeenminimum worden verlaagd tot 0,15% wanneer de wanddikte minder dan 17,78 mm bedraagt.
• VoorElektrisch-Gelast type P110mag het fosforgehalte niet hoger zijn dan0,020%, en zwavel mag niet hoger zijn dan 0,010%.

Opmerking:"NL" (No Limit) geeft aan dat het element wordt gerapporteerd, maar niet beperkt. Alle vermelde elementen moeten in het productanalyserapport worden opgenomen.

OCTG-slangdiagram (afmetingen en gewicht)

OCTG-buismaten worden doorgaans gerangschikt op buitendiameter, wanddikte (of gewicht), lengtebereik (R1/R2/R3) en verbindingstype (NUE/EUE of premium).

OCTG-slangspecificaties (PO-sleutelitems)

Bij slangen bepaalt de verbinding vaak of een put makkelijk te runnen en gasdicht te houden is, of een constante bron van lekken en tijdverlies bij het opzetten is. Hieronder vindt u een duidelijk momentopname van wat we kunnen leveren en waar elke optie zinvol is.

Verbindingstypen en typisch gebruik

Draadproductie en -inspectie bij Octal Pipe

Selectie en technische ondersteuning

In plaats van alleen maar "NU of EUE?" te vragen, kijken we naar uwgoed ontwerp en voltooiingsplan:

• Behuizings-ID en kleinste beperkingen
• Druk-/temperatuurbereik en gas-dichte vereisten
• Dogleg-ernst, laterale lengte en breukprogramma
• H₂S/CO₂ en eventuele zure-servicebeperkingen

Op basis daarvan helpt Octal Pipe je te kiezen tussenAPI 8RD-buisdraden en verschillende premium verbindingsfamiliesen kan biedenmaak-koppelbereiken, bedrijfsaanbevelingen en verbindingstestgegevenssamen met uw slangbestelling. U krijgt dus niet zomaar een doos met verbindingen, maar een aansluitopstelling die is afgestemd op hoe uw put daadwerkelijk wordt geboord, voltooid en geproduceerd.

• Naadloze route:Billet → piercing → verlenging → rollen → Q&T → rechttrekken → NDT → afwerking
• Draad- en koppelingsmake-up-:100% peiling, fosfaatdraden, beschermers aangebracht
• Lastraject (indien gespecificeerd):stripvormen → HF/SAW-lassen → PWHT → inspectie

Extern:
Vernis of zwarte lak biedt basisopslagbeschermingFBEen 3LPE-coatingsbieden corrosiebestendigheid op lange- termijn voor ondergrondse omgevingen of omgevingen met hoge- vochtigheid. Het kiezen van de juiste externe coating helpt roest te verminderen, de levensduur van de buizen te verlengen en visuele inspectie op de werf en op de boorinstallatie te vergemakkelijken.

Intern:
Internbekledingen van epoxy, fenol en glas-vlokkenkan de stroomefficiëntie verbeteren, wrijving verminderen en beschermen tegen CO₂, water en bepaalde chemische componenten in de geproduceerde vloeistoffen. Bij corrosief gebruik of waar schone interne oppervlakken nodig zijn voor houtkap en interventies, kan een interne coating de aanslag en interne corrosie aanzienlijk verminderen.

Draadbescherming:
Kunststof of stalen draadbeschermers, fosfaatafwerking en gecontroleerde toepassing van schroefdraaddope beschermen de verbinding tijdens transport, opslag en hantering. Goede draadbescherming betekent minder beschadigde verbindingen aan de boorinstallatie en minder tijd besteed aan het opnieuw-snijden of repareren van buizen.

Verpakking:

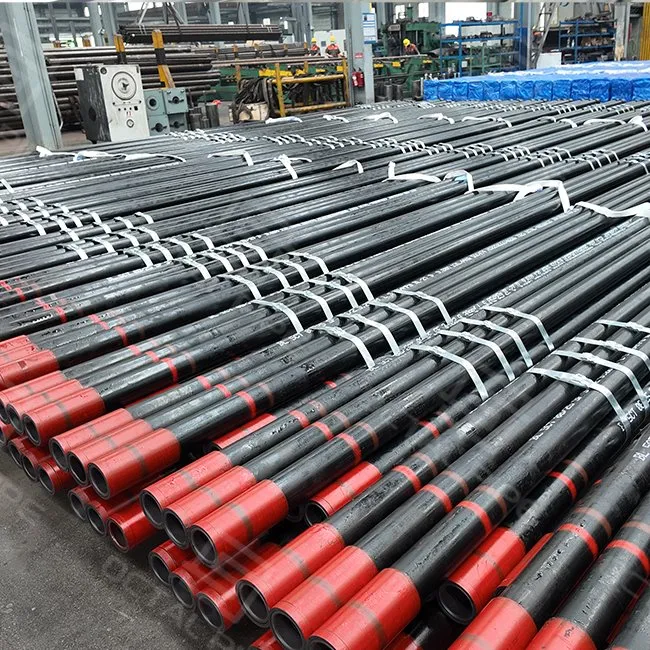

Slangen kunnen worden meegeleverdgebundelde of losse vorm, met hijsbeugels, draadbeschermers en duidelijke telling/markering. Een goede verpakking maakt het werken op het erf en op de boorplatformvloer veiliger en sneller, en verkleint het risico op verwisseling-tussen formaten of kwaliteiten.

• Bestand tegen barsten en instorten

Voor de meeste kopers is de eerste vraag eenvoudig:"Kan deze string de drukvensters in mijn putbestand overleven?"
Octal Pipe berekentbarst- en instortingsclassificaties volgens API 5C3en vergelijkt ze vervolgens met uw eigen veiligheidsfactoren en ontwerpenveloppen. Waar de verbinding het beperkende punt wordt, kunnen we overstappen van standaard API-threads naarhogere-efficiëntie of premiumverbindingen, dus het gewricht is niet de zwakke schakel in de buisstreng.

• Spanning en gewrichtssterkte

De capaciteit van de slang is altijd een mix vanlichaamskracht + verbindingsefficiëntie + correcte make-up-. Wij kijken naar jouwinsteldiepte, putafwijking en verwachte workoverbelasting, breng vervolgens het lichaamsvermogen, de gewrichtssterkte en het make-koppel in evenwicht, zodat de snaar veilig zijn eigen gewicht en eventuele extra trek- of trekkrachten kan dragen. Het doel is simpel: geen verrassingen over de trekcapaciteit als u het touw aan de putmond hangt of door strakke doglegs trekt.

• Materiaalkeuze voor echte wateromstandigheden

In plaats van één "universeel" cijfer te hanteren, matchen webuis kwaliteitnaar de werkelijke omgeving in uw put:

• J55 / K55 / N80voor conventionele zoete olie- en gasbronnen.
• L80 / T95voor H₂S-service en gecontroleerde hardheidseisen.
• P110 / Q125voor HPHT of diepe afwijkende putten.
• 13Cr en duplexwaarbij CO₂, chloriden en temperatuur corrosie het grootste risico vormen.

U stuurt ons de basisputgegevens –druk, temperatuur, H₂S / CO₂ / chlorideniveaus en gepland bedrijfsbereik– en Octal Pipe beveelt een combinatie van slangkwaliteit en verbinding aan die voldoet aan het ontwerp, de API 5CT / 5C3-controles doorstaat en praktisch is om te gebruiken met uw voltooiingshardware.

Als we aan buizen werken, behandelen we deze als eenprojectitem op goed-niveau, niet alleen "3½" N80 uit voorraad". Alles wat we doen is erop gericht om uw string eenvoudiger te ontwerpen, goed te keuren en uit te voeren.

Productieslangen in de behuizing
Er worden OCTG-slangen gebruiktin de productiebehuizingals het hoofdstroompad van reservoir naar putmond. Het beschermt de behuizing tegen direct contact met geproduceerde vloeistoffen, houdt de stroming onder controle en maakt het mogelijk om aan het touw te trekken en deze te vervangen zonder de behuizing aan te raken. De meeste standaard olie- en gasproducenten gebruiken deze "casing + production tubing" -configuratie.

Injectie- en gas-liftstrings
In water-injectie-, gas--opvoer- en CO₂-/afvoerputten worden slangen gebruikt alsspeciale injectiestreng in de behuizing. Het levert injectievloeistoffen tot op de doeldiepte terwijl ze worden geïsoleerd van de annulus, en biedt een bekende ID voor kleppen, doornen en gas-liftapparatuur. Het kiezen van de juiste OCTG-slangkwaliteit en drift helpt injectiebeperkingen en voortijdige defecten te voorkomen.

Workover-, test- en tijdelijke servicereeksen
Tijdens testen of work-overs voeren operators vaak eentijdelijke buizenreeksin de bestaande behuizing om de put te laten stromen, gereedschap in te stellen of het gat schoon te maken. Voor deze rol hebben kopers OCTG-slangen nodig die meerdere keren kunnen worden opgemaakt en gestript, de druk betrouwbaar kunnen vasthouden en gemakkelijk te hanteren zijn alshuur- of servicereekszonder de behuizing te beschadigen.

Beschermkoord voor gevoelige behuizing en voeringen
Bij sommige uitvoeringen, vooral bij dunne of dure liner/casing-programma's, fungeren slangen als eenopofferingsbeschermingskoord: het neemt de slijtage op door gereedschap, aanslag, zand en chemische behandeling, dus de behuizing niet. Wanneer het binnenoppervlak beschadigd of gecorrodeerd is, trekt u aan de slang en vervangt u deze, in plaats van de put te repareren of op een zijspoor te brengen.

Tie--extensies en voltooiingsextensies
OCTG-slangen worden ook gebruiktbind lagere voltooiingen of voeringen terug aan het oppervlak. In diepe of onderzeese putten verbindt een string{1}}back tubing het onderste voltooiingsgedeelte met de putmond, waardoor een ononderbroken productiepad en een extra barrière ontstaat. Hier moet de combinatie van de buitendiameter van de buis, het verbindingstype en de verbindingssterkte overeenkomen met zowel de bestaande behuizings-ID als de voltooiingshardware.

Bestellijst

Met de API 5CT-buizen van Octal Pipe ontvangen klanten veilige, gas-dichte, hoogwaardige- producten die zijn afgestemd op de huidige complexe putomstandigheden, ondersteund door volledige certificering, gedefinieerde tests en een wereldwijd leveringsnetwerk.

Neem nu contact op

Veelgestelde vragen





Wat is het verschil tussen NUE-, EUE- en gas-dichte premium slangverbindingen?

NUE en EUE zijn standaard schroefdraadverbindingen; gas-dichte premiumopties zorgen voor een betere afdichting voor lek-kritieke of hoge- cyclusreparaties.

Welke informatie moet ik opnemen in een offerteaanvraag voor slangen?

Grootte en gewicht, kwaliteit/service (CO₂/H₂S indien van toepassing), verbindingstype, driftvereiste en vereiste inspectie/documenten.

Biedt u drifttests en draadmetingen voor buizen?

Ja-drift- en draadmetingen worden meegeleverdindien gespecificeerd in de PO/ITPen de overeenkomende gegevens zijn opgenomen in het verzenddocumentenpakket.

Welke documenten moeten bij de slangen worden geleverd voor inkomende inspectie?

Minimaal: MTC/traceerbaarheid plus informatie over afmetingen en markering/telling; voeg drift, draadmeting en andere testrapporten toe wanneer uw PO dit vereist.

Certificeringen



CE-certificaat

ISO 9001-certificaat

API Q1-certificaat

ABS-certificaat

AP-5L-certificaat

API-5CT-certificaat



API5CT– Specificatie voor behuizing en buizen

API5B– Draadsnijden en meten van behuizings- en buisverbindingen

API5C1 / 5C3– Aanbevolen werkwijzen voor onderhoud/gebruik en berekening van eigendommen (barsten, instorten, spanning)

ISO11960– Internationaal equivalent van API 5CT (op aanvraag)

NACE MR0175 / ISO 15156– H₂S-servicevereisten

Testcertificaten van molensvolgens EN 10204 3.1 / 3.2, volledige warmtetraceerbaarheid
