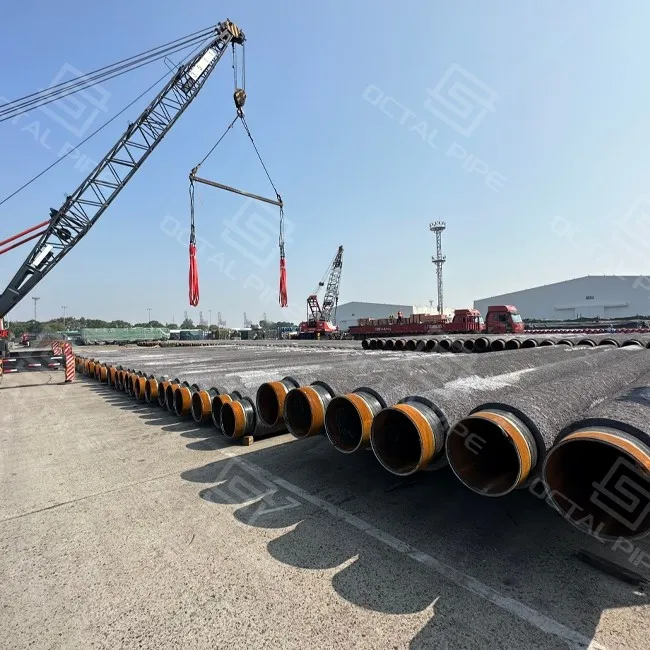

CWC-buis (betongewichtcoating)

CWC-pijp(Concrete Weight Coating) is een gespecialiseerde externe coating die wordt aangebracht op stalen pijpleidingen om negatief drijfvermogen, mechanische bescherming en stabiliteit op lange termijn- te bieden in offshore- en moerasomgevingen. In tegenstelling tot eenvoudige corrosiecoatings voegt CWC een dichte betonlaag toe over anticorrosiesystemen, waardoor pijpleidingen veilig en stabiel blijven, zelfs onder sterke hydrodynamische krachten of op drijvende bodems.

Octal Pipe produceert CWC Pipe in overeenstemming met de internationale offshore pijpleidingnormen:

• ISO21809-5– Betongewichtcoatings voor pijpleidingtransportsystemen
• DNV-RP-F110 en DNV-OS-F101– Stabiliteitsrichtlijnen voor offshore-pijpleidingen
• Pijpmaatbereik:4″ – 48″ (aangepast tot 60″)
• Laagdikte:25 mm – 150 mm
• Betondichtheid:3040 – 3500 kg/m³ (per project instelbaar)
• Pijplengtes:8 – 18 m standaard, aangepaste lengtes beschikbaar

(1) Oppervlaktevoorbereiding

Toepassing van3LPE anti-corrosiecoating(FBE primer + lijm + polyethyleen toplaag)



Oppervlak opruwen om een ​​goede hechting van beton te garanderen

(2) Plaatsing van versterking
Stalen gaas- of draadkooien geïnstalleerd rond de buis

Polypropyleenvezels toegevoegd voor verbeterde scheurweerstand

(3) Betontoepassing
Coating voor zwaar beton: Dicht beton aangebracht met gecontroleerde toeslagstoffen

Impingement Concrete Weight Coating (ICWC): Beton aangebracht door impingement, waardoor een hoge hechtsterkte en dichtheid wordt bereikt

(4) Anode-installatie
Om volledige bescherming tegen corrosie te garanderen, worden opofferingsanodes of opgedrukte stroomanodes vaak geïntegreerd in CWC-gecoate pijpleidingen:

Anodetypen: aluminium-, zink- of MMO-anodes (Mixed Metal Oxide).

Installatie:Ingebed in het CWC laag en elektrisch verbonden met de buis

Functie: Biedt kathodische bescherming in zeewater- en moerasomstandigheden, waardoor de levensduur van pijpleidingen met 20-40 jaar wordt verlengd

(5) Uitharden en afwerken
Gecontroleerde uitharding van beton om mechanische sterkte te bereiken

Afschuinen of afschuinen van buisuiteinden voor gemakkelijker veldlassen.

DeCWC-pijpcoatingprocesis niet alleen ‘beton toevoegen’. Het kwaliteitsresultaat wordt bepaald door de pasvorm van de wapening-, de uithardingsbeheersing en de eindafwerking-omdat de meeste veldproblemen zich voordoen als randbeschadiging, scheuren of een slechte overgang aan de- vrije uiteinden van het beton.

• Oppervlaktevoorbereiding en bevestiging van basiscoating: anti-corrosielaag geverifieerd vóór aanbrengen van beton.
• Installatie van wapening: plaatsing van gaas/kooi gecontroleerd, zodat beton niet delamineert onder belasting.
• Betontoepassing: opbouwen-tot een gespecificeerde dikte met gecontroleerde verdichting.
• Gecontroleerde uitharding: voorkomt brosse randen en vroegtijdig scheuren tijdens transport.
• Eindafwerking: betonnen-vrije uiteinden en strakke overgangen voor lastoegang (indien nodig).

• Negatief drijfvermogen: Zorgt ervoor dat pijpleidingen ondergedompeld en stabiel blijven in water- of moerasomgevingen, waardoor opwaartse krachten door opwaartse krachten effectief worden tegengegaan.
• Mechanische bescherming: Bescherming tegen externe bedreigingen zoals ankerweerstanden, sleepnetten en directe schokken tijdens installatie of bediening.
• Slijtvastheid: Bestand tegen slijtage door verschuivingen van de zeebodem, zeestromingen en contact met rotsachtige of schurende oppervlakken.
• Scheurbestendigheid: Gewapend beton is bestand tegen buigen, omgaan met spanningen en operationele belastingen zonder te breken.
• Optionele thermische isolatie: Integreert extra lagen om de vloeistoftemperaturen in diepwaterstroomleidingen en onderzeese omgevingen te behouden.







Op offshoregebied is CWC-pijp alleen 'goed' als dat zo isvertraagt ​​het lassen en het aanbrengen van lasnaden niet. Het beton beschermt de pijp op de zeebodem, maar als de uiteinden niet correct zijn voorbereid, verspillen de bemanningen uren aan het versnipperen van beton, het repareren van randschade en het herwerken van de veldverbinding-precies daar waar het planningsrisico en het afkeurrisico het grootst zijn.

Hoe Octal Pipe betongewichtcoating maakt praktisch voor offshore bouw?

Concrete-vrije uiteinden die overeenkomen met de echte laspraktijk

• Betonuitsparing (CWC-vrije lengte):Normaal gesproken houden we een vaste beton-vrije afstand aan tussen het uiteinde van de buis en het begin van het beton200–400 mm per uiteinde(of zoals uw project specificeert). Dit geeft voldoende ruimte voorlijn-klemmen, interne/externe lasstations en handlinggereedschappenzonder het beton af te breken tijdens het -monteren.
• Vermindering van- corrosiewerende coating (3LPE/FBE/3LPP):Binnen de beton-vrije zone wordt de corrosiecoating ook gecontroleerd met een afzonderlijke verlaging voor voegwerk ter plaatse. Voor de meeste offshore-programma's is Octal houder van de3LPE (of 3LPP/FBE) uitsparing aan het afgeschuinde uiteindetypisch rond150–250 mm(of volgens uw veldnaadcoatingsysteem), waardoor er een consistente kale- stalen band overblijft voor het lassen en vervolgens een schone overgang voor- veldnaadcoating.
• Gecontroleerde overgangen (geen "rafelige rand"):De betonnen afsluiting is zo gevormd en beschermd dat de rand stabiel is bij het hanteren van de hijs-, laad- en schietlijn-. De rand van de corrosiecoating wordt ook schoon en meetbaar gehouden, zodat de veldverbindingsploeg moffen/vloeibare epoxysystemen kan voorbereiden, verwarmen en aanbrengen zonder onregelmatige randen te achtervolgen of beschadigde gebieden opnieuw te bewerken.

Eindprofiel gebouwd om de coatingrand te beschermen

• Het meest voorkomende schadepunt is de betonrand tijdens het laden, het hanteren van buizen en het bespannen. Octal gebruikt een gecontroleerdeeindafschuining / taps profielen randbescherming, zodat de betonnen afsluiting minder snel barst of afsplintert. Dat betekent minder reparaties aan dek en minder risico op het blootleggen van de corrosiecoating bij de bezuiniging.

Compatibiliteit met veldverbindingscoatingsystemen

• Bij verschillende projecten worden verschillende veldverbindingsmethoden gebruikt (warmte-krimpkousen, vloeibare epoxy/PU-systemen of 3LPP/3LPE-compatibele oplossingen). Octal coördineert de CWC-leidingsnede, oppervlaktevoorbereiding en overgangsprofiel zodat uwveldvoegcoatingsysteem kan worden aangebracht zonder het beton te bestrijden. Indien nodig kunnen we tekeningen aanleveren waarop de afsnijlengte, de coatingopbouw-en de verbindingsovergangszone- worden weergegeven, zodat de lasaannemer en het coatingpersoneel vanuit dezelfde referentie werken.

Ontworpen rond handling, niet alleen laboratoriumprestaties

• Offshore pijpleidingen bewegen door meerdere liften-molenwerf, haven, scheepslading, vuurlinie, stinger. Octal richt zich op de 'tussenfasen': stabiele betonranden, duidelijke markeringen, beschermde afschuiningen en verpakkingen die eindschade verminderen. Het doel is eenvoudig:minder retoucheer-werk aan het schip, een vlottere legsnelheid en minder NCR's veroorzaakt door afgebroken CWC-leidingen of beschadigde bezuinigingen.

Eén verantwoord pakket: basisbuis + corrosiecoating + CWC

• De prestaties van CWC-buizen zijn afhankelijk van wat eronder zit. Octal levert het pakket als één gecoördineerde scope-basisbuis + 3LPE + CWC + insnijding/eindvoorbereiding-dus binding, compatibiliteit en inspectie worden beheerd onder één verantwoordelijkheid in plaats van verdeeld over meerdere leveranciers.

Drijfvermogen en stabiliteit – wat we nodig hebben van uw project
Betonverzwaarde coating is zelden "één dikte die voor iedereen past". Het juiste buisontwerp met CWC-coating is afhankelijk van de bodem van de zeebodem, de stroming, de aanlegmethode en het anti-corrosiecoatingsysteem onder het beton
Om Octal te citeren en te engineerenpijpleiding beton gewicht coating (CWC)correct, bevestigen we doorgaans de onderstaande items:

Betongewicht coatingdichtheidis een van de weinige parameters die rechtstreeks veranderen bij-berekeningen van de bodemstabiliteit. Kopers moeten de dichtheid en dikte op de offerteaanvraag samenvatten, zodat het geleverde gewicht onder water overeenkomt met de bedoeling van het installatieontwerp.

Klik om de CWC Pipes-verzendvideo van Octal Pipe te bekijken↓

Octal Pipe implementeert strenge QA/QC-protocollen om de integriteit en prestaties van onze producten te garanderenCWC Pijpcoatingtoepassingen:

• Dichtheids- en compressietests: Bevestig dat de betondichtheid en druksterkte voldoen aan de gespecificeerde drempelwaarden voor drijfvermogen en draagkracht-.
• Verbindingstests: Valideer een sterke hechting tussen de betonlaag en de onderliggende anti{0}}corrosiecoating om delaminatie te voorkomen.
• Dimensionale controles: Zorg ervoor dat de coatingdikte uniform is en dat de algehele geometrie in lijn is met de projecttoleranties.
• Vakantiedetectie: Identificeer en corrigeer eventuele defecten of gaten in de anti-corrosiebasislaag voor volledige bescherming.
• Drijfvermogen simulatie: Simuleer reële-omstandigheden in de wereld om de weerstand tegen opwaartse kracht en stabiliteit in ondergedompelde omgevingen te verifiëren.

Het CWC-voordeel van Octal Pipe komt voort uit wat isgecontroleerd op de werkvloer-de stappen die de typische offshore CWC-problemen voorkomen (gewichtsverschillen, afbrokkelen van de randen, barsten na verzending en eind-overgangsschade die het lassen vertraagt).

Gewichtsopbouw-gecontroleerd als systeem (dichtheid + dikte + versteviging):In de fabriek worden de batches en de plaatsing zo beheerd dat de dichtheid en de dikte in lijn blijven met de stabiliteitsintentie, en de versterking wordt gepositioneerd om lokale zwakke zones te vermijden. Op deze manier vermindert Octal Pipe de variatie in "dezelfde specificaties, verschillend gewicht per meter", waardoor her-controles tijdens de installatie noodzakelijk zijn.(Dichtheids-/diktegegevens kunnen worden geleverd indien gespecificeerd in PO/ITP.)

Interfacediscipline voordat beton wordt toegepast:Veel fouten beginnen op het grensvlak, niet in het beton zelf. Octal Pipe zorgt voor de bevestiging van de basis-coating en controle van de oppervlakteconditie voordat het beton wordt geplaatst, zodat de betonlaag goed hecht in plaats van later omhoog te komen als spatten of holle plekken onder de belasting.

Eindovergangen gebouwd voor de laswerkelijkheid (niet alleen fabrieksuiterlijk):De grootste-kostenvertragingen doen zich meestal voor aan de uiteinden-rafelige randen, afgebroken overgangen of bezuinigingen die niet bij het lasstation passen. Octal Pipe regelt de -vrije eindlengte van het beton en het overgangsprofiel, zodat het monteren- kan worden voortgezet, zodat montage, klemmen en veldverbindingscoating kunnen plaatsvinden zonder dat het beton aan de rand breekt.(Einde bezuiniging en profiel per PO/ITP.)

Uithardings- en behandelingscontroles ontworpen rond transportschade:CWC ziet er vaak goed uit bij verzending en faalt tijdens verplaatsingen op het terrein, vrachtvervoer of havenhijswerk. Octal Pipe beheert de uithardingsomstandigheden en past hanteringsdiscipline toe (hijspunten, stapelregels, rand-/eindbescherming) om micro-scheurtjes en afbrokkeling van de randen te verminderen, die anders reparaties op de locatie en acceptatievertragingen zouden veroorzaken.

Neem nu contact op

Veelgestelde vragen



V1 - Waarom betonverzwaring gebruiken op offshore-pijpleidingen?

A: Betonverzwaarde coatingvoegt toenegatief drijfvermogenen verbetertop-bodemstabiliteit, waardoor de pijpleiding bestand is tegen de opwaartse beweging door stroming en golven en stabiel op de zeebodem blijft.

V2 - Hoe kiest u de CWC-dikte en -dichtheid?

A:Ze worden geselecteerd op basis van doelondergedompeld gewicht, stabiliteitscriteria, waterdiepte/stroming, legmethode en coatingsysteem (FBE/3LPE/3LPP), zodat de lijn zonder onnodige kosten aan de stabiliteitsmarges voldoet.

Q3:Kan CWC worden toegepast over 3LPE/FBE en toch lassen op locatie mogelijk maken?

A:Ja-Octal Pipe levert CWC over3LPE/FBE/3LPPmetgecontroleerd beton-vrije uiteinden en bezuinigingen op de coating, zodat omtreklassen en het ter plaatse coaten van voegen schoon kunnen worden uitgevoerd zonder het beton af te breken.

Certificeringen



CE-certificaat

ISO 9001-certificaat

API Q1-certificaat

ABS-certificaat

AP-5L-certificaat

API-5CT-certificaat



Standaard:ISO21809-5

Pijpbereik:6″ – 48″ (tot 60″ optioneel)

Laagdikte:25 – 150 mm

Betondichtheid:3040 – 3500 kg/m³

Versterking:Staalgaas, vezels, additieven

Toepassingen:Offshore-pijpleidingen, onderzeese stroomlijnen, moerassen, rivieren
