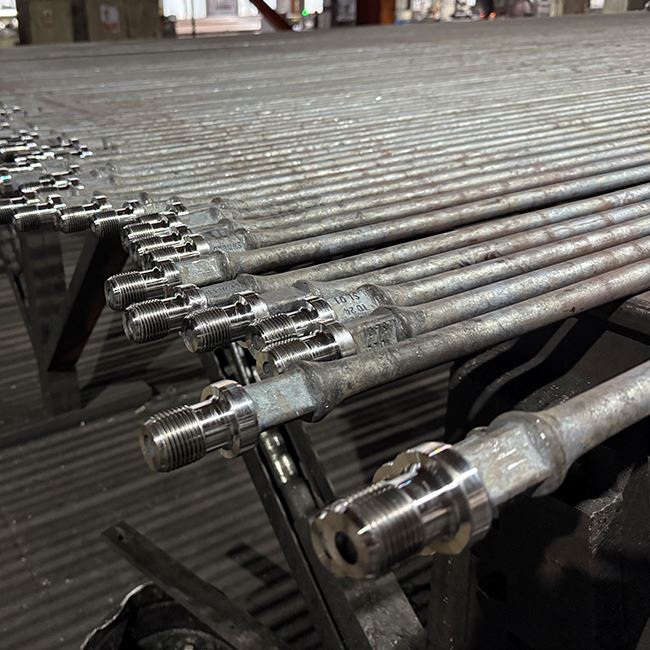

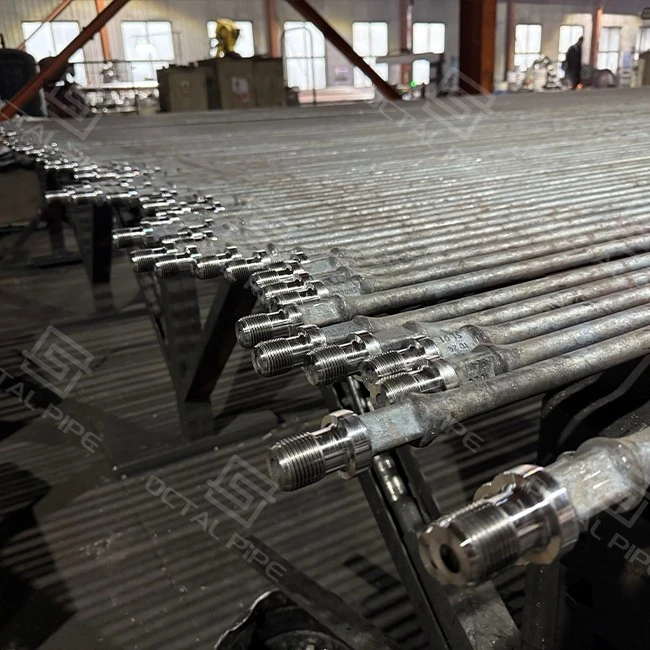

Zuignap staaf

zuigstavenzijn staafstringelementen met een hoge-sterkte die worden gebruikt in straal-pompsystemen (stangliftsystemen) om de heen en weer gaande beweging van de oppervlaktepompeenheid naar de pomp in het boorgat over te brengen. Een complete staafstring omvat doorgaans zuigstaven, ponystaven, koppelingen en zinkstaven, waarbij een gepolijste staaf bij de putmond door de pakkingbus gaat. Octal Pipe levert stalen (massieve) zuigstangen in alle gangbare maten en kwaliteiten, evenals glasvezel zuigstangen voor gewichtsreductie en corrosiebestendigheid.

Leveringsomvang (typisch):

• Buitendiameter (OD):5/8 inch tot 1-3/4 inch (volledig bereik volgens API 11B en Octal legacy-catalogus).
• Lengtes: 25 ft of 30 ft voor suckerhengels; Ponyhengels van 2 tot 10 ft.
• Staaftypes:Suckerstaven, ponystaven, gepolijste staven, zinkloodstaven; speciale varianten zoals aandrijf-/anti-twist-/gecentraliseerde stangen zijn op aanvraag verkrijgbaar.

Wanneer uw straalpompputten bedrijfstijd beginnen te verliezen, is de oorzaak vaak eenvoudig:verkeerde kwaliteitkeuze, koppelingsslijtage in afwijkende putten, of beschadigde schroefdraad waardoor de make-up- niet meer werkt. De inkoop loopt dan vast met binnenkomende inspectiegeschillen, ontbrekende records en veldfouten.

Snelle checklist voor kopers (meegestuurd met offerteaanvraag):OD- en lengteserie, kwaliteit, koppelingstype (T of SM; FS of SH), putomstandigheden (corrosie/afwijking), vereiste documenten en eventuele NDT-scope.

Een pompopstelling met een zuigstangpomp is slechts zo betrouwbaar als de selectie van de stangstrings. Op de PO vergrendelen kopers doorgaans de kwaliteit van de stang, de pen-/doosdraad, de koppelingsklasse en eventuele bescherming tegen corrosie/slijtage, zodat de stangstreng overeenkomt met de pompbelasting en de staat van de put.

• Pompbelastingsprofiel: Stem de staafkwaliteit en diameter af op piekbelastingen en slagprogramma.
• Corrosieomgeving: Specificeer de CO₂/H₂S-neiging en vloeistofsnede om beschermingsopties te kiezen.
• Controle draad + koppeling: specificeer draadvorm en koppelingsklasse om make-upproblemen- te verminderen.
• Discipline bijhouden: Gezamenlijke-per-gezamenlijke markering en paklijst om rig-site-verwisselingen- te verminderen.

Standaard:API-specificatie 11B – 'Sucker Rods en Rod-gerelateerde producten' (nieuwste bereik omvat stalen en FRP-staven, koppelingen, sub-koppelingen, gepolijste staven en voeringen, draadmeters en testmethoden).

Staalsoorten (API):C, K, D, KD, HL, HY – geselecteerd op putdiepte, belasting, afwijking en corrosiviteit. (Octal legacy-catalogus)

Typische materialen (stalen staven):AISI 4130M/4138M/4142M/4330M/8630 (Octal legacy-bron).

Glasvezel sucker rod (FRP):API 11B-bedekte FRP-staven voor gewichts- en corrosievoordelen.

Basisbediening pompsysteem Debiet zoals hieronder

Systeemoverzicht: Een kruk en drijfstang drijven de zuigstang aan om in diepe putten op en neer te bewegen.

Bedieningsmechanisme:

Neerslag: Creëert negatieve druk.

Opwaartse slag: Brengt olie naar de oppervlakte via productiebuizen.

Technische kenmerken:

Bedrijfsbelasting: 15-45 kN

Temperatuurbereik: -40 graden tot 150 graden

Geschikt voor: conventionele olievelden, offshore-platforms, hoogwaterputten

Belangrijkste voordelen: Hoge sterkte, corrosiebestendigheid, nauwkeurige verbindingen

• Nominale buitendiameter:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", tot 1-3/4" (projectgebaseerd).
• Draadvormen:API sucker rod-draden voor pen/doos volgens API 11B; PR-pin (Polished Rod) op gepolijste staven waar gespecificeerd; meters en meetprocedures volgens API 11B.
• Rechtheid & toleranties:Zoals gespecificeerd door API 11B (slingering, afmetingen van het uiteinde, draadtoleranties).

Bij afwijkende putten is de koppeling doorgaans het eerste onderdeel dat de prijs betaalt-omdat dit hetcontact + wrijving + spelinghotspot. Als de koppelingskeuze vaag is ("standaardkoppeling") zie je het probleem niet in de PO-fase; je ziet het later alsslijtage van snelle koppelingen, slijtage van buizen, gedrag bij hete snaren en vertragingen in de samenstelling.

Octale benodigdhedenAPI 11B-koppelingenals een gecontroleerd systeemitem (geen commodity-toevoeging-):Klasse T / Klasse SM, Volledig formaat (FS) / smal gat (SH), met inspectiebewijs waarmee u binnenkomende controles kunt doorstaan ​​en verrassingen in het veld kunt verminderen.

Koppelingsselectie (wat u opgeeft, wat u krijgt)

Wat maakt dit "Octaal" in plaats van generiek:we vermelden niet alleen koppelingstypen-we helpen u bij het bestellen van de koppeling die overeenkomt met de daadwerkelijke slijtagefactor (afwijking/slijtage/speling), en we houden de koppelingsbeslissing "controleerbaar" met gegevens die de aanschaf kan indienen en inspecteurs kunnen aftekenen.

Wat we controleren om koppelings-gerelateerde problemen te verminderen

Thread-integriteit (geen slogans):volledige draadgaging (plug/ring) + visuele draadcontroles per API 11B-scope.

Koppelingshardheid na-warmte-behandeling:Klasse T-koppelingen worden doorgaans rondgestuurdHRA 56–62(en indien nodig geverifieerd).

Slijtage-gericht proces voor Klasse SM:afgezette harde legeringslaag met procesbeheersing gericht op afwijkende/schurende serviceprestaties.

Draadbescherming tijdens verzending:draadbeschermers + ruimte-besparende, stabiele bundels (hoekstaal/bouten) om schade te verminderen voordat de rig de hengels ooit raakt.

Minder problemen:minder afwijzingen voor make-up{0}}, minder problemen met koppelingsschroot en minder geschillen over 'het zag er goed uit bij aankomst maar faalde tijdens het gebruik'.

Gepolijste staven (oppervlaktestaven) - Aankoopspecificatietabel

Glasvezel (FRP) Sucker Rods - Aankoopspecificatietabel

• Staalproductie en smeden:Gelegeerd staal geselecteerd op kwaliteit → knuppel → verstoord smeden van de uiteinden.
• Warmtebehandeling:Normaliseren + tempereren (of blussen en temperen per ontwerp) om mechanische eigenschappen en kerntaaiheid van goede kwaliteit te bereiken; gecontroleerde eind-hardheid om de draadwortels te beschermen. (Zie. 4138M-oefening)
• Afwerking:Kogel-stralen/rechttrekken, draadsnijden/rollen per API, beschermende coatings, draaddope en beschermers.
• Markering & traceerbaarheid:Kwaliteit, OD, lengte, heat-nummer en API-monogram, indien van toepassing.

Sucker Rod End smeden



Het staafuiteinde wordt in een inductieverwarmer tot ongeveer 1200 graden verwarmd, vervolgens in een matrijs geplaatst en onder hoge druk gevormd. Hierdoor ontstaat een schouder die groter in diameter is dan het hengellichaam.

Betekenis

Verfijning van de korrelstructuur: Het smeedproces verbetert de materiaalstroom en elimineert interne defecten.

Verbetering van de kracht: Verhoogt de vermoeiingssterkte en het draagvermogen- aanzienlijk.

Kritieke betrouwbaarheid: Zorgt ervoor dat de staaf bestand is tegen herhaalde trekbelastingscycli in boorgatomgevingen.

CNC draaien van zuigstangen



Met behulp van een CNC-draaibank (Computer Numerical Control) wordt het gesmede stanguiteinde nauwkeurig bewerkt volgens geprogrammeerde specificaties. Hierdoor ontstaan ​​uiterst nauwkeurige verbindingsdraden (zoals API Modified Square Thread) met exacte maatnauwkeurigheid.

Betekenis

Precisiebewerking: Garandeert consistente draadafmetingen, vorm en steek over alle staven.

Betrouwbaarheid van verbindingen: Zorgt voor strakke, veilige staafverbindingen om mogelijke fouten in het boorgat te voorkomen.

Productie-efficiëntie: Geautomatiseerd proces maakt stabiele productie in grote- volumes mogelijk.

Verbeterde duurzaamheid: Produceert een superieure oppervlakteafwerking, vermindert spanningspunten en verlengt de levensduur van de hengel.

Sucker Rod warmtebehandeling



Zorgvuldig gecontroleerde verwarming, gevolgd door snelle afkoeling (quenchen) en vervolgens opnieuw-verwarmd op een lagere temperatuur (tempereren) om de materiaaleigenschappen te optimaliseren.

Betekenis

Structurele transformatie: Afschrikken zorgt voor extreme hardheid en sterkte.

Verbetering van de taaiheid: Tempereren vermindert de broosheid en verbetert de algehele veerkracht van het materiaal.

Operationele duurzaamheid: Zorgt ervoor dat de staaf miljoenen stresscycli onder de grond kan doorstaan ​​zonder vervorming of falen.



Conditie (wat gebeurt er in het veld)
Een staaf-liftput draait in aafwijkend profiel. De tekenreeks wordt weergegevenslijtage van snelkoppelingen, intermitterende torsiepieken en "willekeurige" make{0}}vertragingen op de boorinstallatie-meestal wanneer de schroefdraad wordt beschadigd tijdens het hanteren of wanneer de koppelingskeuze niet overeenkomt met de speling/slijtage-omstandigheden.

Zorgen van kopers (waarvan inkoop de schuld krijgt)

• "We hebben hengels gekocht, maar de koppelingen gaan snel kapot."
• "Er wordt rig-tijd verspild omdat verbindingen niet soepel verlopen."
• "Inkomende inspectie is traag omdat het papierwerk geen draadcontrole of hardheid aantoont."
• "We hebben een herhaalbare specificatie nodig voor de volgende batch, geen vallen en opstaan-."

Octale oplossing (wat doen we anders, met bijzonderheden waar je tegen kunt bestellen)

• Selectie opgebouwd rond de slijtagedriver:we bevestigen de ernst van de afwijking + beperkingen van de speling en adviseren vervolgensKlasse T versus Klasse SM-koppelingenEnFS versus SHgebaseerd op wat daadwerkelijk storingen in uw putten veroorzaakt (slijtage/speling, niet generieke "standaard").
• Verbindingscontrole die u kunt verifiëren:staven/koppelingen worden meegeleverddraadbeschermers, en het pakket bevatdraadgagingrecords(plug/ring) zodat uw inspectieteam de acceptatie sneller kan afsluiten.
• Hardheid en mechanisch bewijs waar het er toe doet:controles van koppelingen en stangen worden geregistreerd (hardheid + mechanische tests per kwaliteit) om latere problemen bij vroegtijdige slijtage te verminderen.
• NDT wanneer u dit opgeeft:als uw ITP/PO UT/MT vereist voor gedefinieerde zones, leveren wij deNDT-rapportenmet reikwijdte en acceptatiebasis-geen vage 'NDT beschikbaar'-taal.

Minder problemen (wat verbetert na de bevalling)

Minder koppelings-slijtage-fouten, omdat de bestelling derechter koppelingsklasse + geometrievoor afwijking/ontruiming.

Minder rig-make-upproblemen- omdat threads beschermd zijn engaging is gedocumenteerd.

Snellere inkomende inspectie omdat dedocumentpakket komt overeen met echte acceptatiecontroles(traceerbaarheid, gaging, hardheid/mechanische resultaten en NDO-rapporten indien gespecificeerd).

Octal Pipe werkt als eenleverancier van zuigstangenvoor staafpompprojecten waarbij kopers consistente kwaliteit/lengtecontrole, gezamenlijke traceerbaarheid en exportverpakkingsdiscipline nodig hebben voor snelle ontvangst en rig-site-telling.

• Eén PO, één afgestemd systeem:Stalen staven, FRP-staven,Klasse T / Klasse SM-koppelingen (FS/SH), gepolijste hengels, ponyhengels, zinkloodstaven-zodat u niet meerdere leveranciers en niet-overeenkomende verbindingen beheert.
• Cijferselectie die herbewerking vermindert:Wij matchenAPI 11B kwaliteit + koppelingstypeafgestemd op uw belasting-, afwijkings- en corrosiefactoren, en vat vervolgens de selectielogica samen, zodat interne goedkeuring eenvoudiger wordt.
• Acceptatie-klaar documentpakket:Elke zending wordt ondersteund doorMTC/CMTR, dimensionale en rechtheidsgegevens, bewijs van draadgaging, mechanische en hardheidsrapporten, EnNDT rapporteert wanneer gespecificeerd-zodat de inspectie van binnenkomende e-mails niet verandert in het achtervolgen van e-mails.
• Het voorkomen van draadschade is onderdeel van QA:Draadbeschermers + stabiele bundeling/markering helpen bij het voorkomen van problemen die alleen optreden als de rig wacht.
• Levering kunt u rond plannen:Gangbare maten zijn uit voorraad leverbaar; speciale vereisten worden vermeld met een duidelijk -doorlooptijd- en verpakkingsplan (zodat logistiek niet het verborgen kritieke pad wordt).

Neem nu contact op

Als je aan het sourcen bentzuignap te koop, de snelste manier om een ​​vergelijkbare offerte te krijgen, is door het volgende op te sturen: kwaliteit, diameter, lengtebereik, draadtype, koppelingsvereiste en eventuele vereisten voor corrosie- of slijtagebescherming, plus bestemmings- en verpakkingsinstructies.

Veelgestelde vragen



Vraag 1: Hoe kies ik de juiste API 11B zuigstangkwaliteit (C, D, K/KD, HL/HY)?

A: Kies op basis van de echte foutdriver:belasting/vermoeidheid, corrosie (H₂S/CO₂/chloriden), Enafwijking slijtage. Als corrosie de drijvende kracht is, kan een hogere sterkte alleen het probleem niet oplossen.-De keuze van de kwaliteit en koppeling moet passen bij de omgeving.

Vraag 2: Welke maten en lengtes zijn het meest gebruikelijk voor API 11B sucker rods?

A: De meeste bestellingen zijn gericht op5/8" tot 1-1/8"in25 voet of 30 voetserie, plusponystangenvoor afstand. Het standaardiseren van één maat-/lengteserie vereenvoudigt de voorraad en vermindert de mix- op de site.

Vraag 3: Welke documenten moeten bij API 11B zuigstangen en koppelingen worden geleverd?

A: Minimaal:traceerbaarheid van materialen (MTC/CMTR), draadgagingrecords, controles van afmetingen/rechtheid, mechanische testresultaten en hardheidsrapporten. ToevoegenUT/MT-rapportagesalleen als uw PO/ITP NDT vereist.

Certificeringen



CE-certificaat

ISO 9001-certificaat

API Q1-certificaat

ABS-certificaat

AP-5L-certificaat

API-5CT-certificaat



Buitendiameter:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", tot 1-3/4"

Lengte:25 ft / 30 ft hengels; Ponyhengels van 2 tot 10 ft

Cijfers:C, K, D, KD, HL, HY

Materialen: 4130M, 4138M, 4142M, 4330M, 8630

Koppelingen:Klasse T (FS/SH), Klasse SM (FS/SH), sub-koppelingen

Accessoires:Gepolijste staven, zinkloodstaven, centralisatoren, hardware voor staafstrings (volgens Octal-legacy-catalogi en API 11B)
