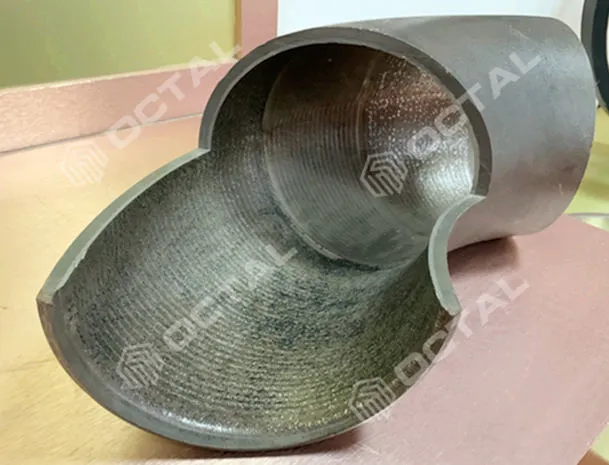

CRA beklede pijp

Beklede pijp betekenis:een koolstof-stalen buis met een dunne corrosie-bestendige legering (CRA) laag die metallurgisch is verbonden met het binnenoppervlak (bekleed), of een afzonderlijke CRA-buis geïnstalleerd in de koolstof-stalen buis (bekleed). Het doel is om de CRA-corrosiebestendigheid te behouden waar de vloeistof in aanraking komt, terwijl de sterkte en kostenstructuur van een koolstof-stalen drager behouden blijven.

Bij het transport van olie, gas en chemicaliën is corrosie niet alleen een onderhoudsprobleem-het definieert de levensduur van het hele systeem. Traditionele koolstofstalen pijpleidingen, hoewel mechanisch robuust, gaan snel achteruit onder invloed van zuur-gas of zeewater. Aan de andere kant is het gebruik van buizen van solide corrosie-bestendige legeringen (CRA) technisch ideaal, maar economisch niet duurzaam.

Om deze kloof te overbruggen, ontwikkelden ingenieurs deCRA beklede en gevoerde pijp, een geavanceerde metallurgische oplossing die samensmeltsterkte, corrosieweerstand en kostenefficiëntie-in één enkel ontwikkeld product.

Materiaalopties voor beklede buizen (basis + CRA-laag)

In de kern is de CRA Claded Pipe eenbimetaal pijpleiding, waarbij twee metalen worden gecombineerd die verschillende maar complementaire rollen vervullen:

Structurele laag (buitenste schil):Koolstof van hoge-kwaliteit of laag-gelegeerd staal (bijv. API 5L X60/X65, ASTM A106, A333) zorgt voor het mechanische draagvermogen-.

Corrosiebarrière (binnenlaag):Op nikkel-gebaseerde of roestvrije legeringen zoals 316L, Inconel 625, Alloy 825 of Duplex 2205 creëren een stabiele beschermende voering tegen CO₂, H₂S en chloride-rijke vloeistoffen.

Deze metallurgische combinatie bereikt wat geen enkel metaal alleen zou kunnen: een pijp die tientallen jaren lang bestand is tegen extreme druk, temperatuur en corrosieve invloeden, zelfs in onderzeese velden of velden met een hoog zoutgehalte.

In tegenstelling tot conventioneel koolstofstaal vereisen CRA-kalkbuizen een nauwkeurige hechting tussen de legeringslaag en het stalen substraat. De gebruikte methoden zijn afhankelijk van de prestatievereisten en de ernst van de service:

Elk proces wordt gevolgd doorwarmtebehandeling, ultrasoon testen en interface-inspectieom de metallurgische stabiliteit en consistente CRA-dekking te verifiëren.

Veldverbindingen en fabricagenotities

Lassen van beklede buizengaat vooral over het beschermen van de CRA-laag in de laszone-omdat verdunning, warmte-inbreng en voorbereiding van het las-uiteinde beslissen of de corrosieweerstand behouden blijft na het inbinden-. Kopers vermelden doorgaans het verbindingstype (omtreklas/verbinding-in de spoel), de voorbereidingsvereisten voor het las-uiteinde en de reikwijdte van de inspectie, zodat de offshore-fabricage niet stopt voor nabewerking.

Sommige offerteaanvragen schrijven dit alslassen van beklede buizen; de praktische controles zijn hetzelfde: beheer de CRA-blootstelling bij de las, gebruik compatibele verbruiksartikelen en bevestig de uiteindelijke CRA-oppervlakteconditie op het lasgebied.

• Voorbereiding las{0}}eind:Definieer de afschuining + CRA-randbehandeling zodat de verbinding-de CRA niet op onvoorspelbare wijze terugdringt.
• Warmte-inbreng en verdunningscontrole:Houd de CRA-chemie aan het lasvlak stabiel om te voorkomen dat de las er goed uitziet, maar later corrodeert.
• Inspectiefocus:NDT/PMI-scope vereisen op lasgebieden als het projectacceptatieplan dit vereist.

Voor een CRA-pijplijn zijn "clad" en "lined" geen onderling verwisselbare aankooptermen. De juiste keuze hangt af van wat er mis kan gaan bij de fabricage en bij de verbinding- (CRA-blootstelling aan lasuiteinden, beweging van de voering, integriteit van de verbinding) en wat het project moet bewijzen bij ontvangst. Octal Pipe gebruikt doorgaans de onderstaande checklist om offerteaanvragen vergelijkbaar te houden en om vertragingen in de late- fase bij de spoelbasis te voorkomen.

CRA-legeringen worden gekozen op basis van het corrosiemechanisme en de proceschemie. Typische configuraties zijn onder meer:

Deze combinaties zorgen ervoormechanische integriteit en corrosiebeschermingworden tegelijkertijd gerealiseerd-zonder de kostenlast van een volledige CRA-constructie.

A CRA-pijplijnoplossing wordt meestal gespecificeerd wanneer koolstofstaal alleen de geproduceerde vloeistoffen gedurende de ontwerplevensduur niet kan verdragen, maar volledig massieve CRA-buizen niet economisch zijn. Typische oorzaken zijn onder meer het risico op CO₂-corrosie, slechte serviceproblemen, waterbehandeling met een hoog- chloorgehalte en offshore-stroomleidingen waar de toegang voor reparaties beperkt is. In deze gevallen is het praktische aanschafdoel niet 'CRA overal', maar een gecontroleerd CRA-bevochtigd oppervlak met voorspelbare lasbaarheid en inspectiebewijs.

CRA Clad Pipes worden wereldwijd geïnstalleerd in omgevingen waar corrosierisico en structurele vraag elkaar kruisen:

• Diepwaterstroomleidingen en onderzeese spruitstukkenmeerfasige vloeistoffen vervoeren
• CO₂-injectie en verbeterde terugwinningssystemen
• Offshore waterherinjectie- en ontziltingsinstallaties
• Raffinaderijen en petrochemische faciliteitenverwerking van zure of chloridemedia
• Energie- en chemische industrieonder hoge temperatuur- en drukcycli

Met CRA-integriteit geverifieerd onderNACE MR0175 / ISO 15156EnAPI5LDkunnen deze pijpleidingen 20 tot 30 jaar functioneren met minimaal onderhoud.

Voor kopers die vergelijkenfabrikanten van beklede buizenen een gekwalificeerdeleverancier van beklede buizen, komt het voordeel van Octal Pipe tot uiting in de overdrachtsdetails die doorgaans tot projectblokkering leiden: we leggen de constructieroute van de bekleding/voering vast op de offerteaanvraag, controleren de las-eindgereedheid zodat veldverbindingen de CRA-laag niet blootleggen of beschadigen, en houden de traceerbaarheid strak zodat het CRA-materiaal en de koolstof-stalen drager bij ontvangst met elkaar in overeenstemming kunnen worden gebracht. In de praktijk betekent dit dat een zending wordt afgeleverd met overeenkomende pijp-ID's, duidelijke markering op het bundelniveau- en een documentenset die de basispijp en de CRA-laag koppelt aan dezelfde leveringslijst-zodat fabricageteams niet gedwongen worden tot her-identificatiewerk vóór het lassen.

• Dubbele-laagbescherming tegen CO₂, H₂S en chloriden
• Structurele sterkte op lange- termijn met lagere CRA-kosten
• Compatibel met standaard pijpleidinglassen en -installatie
• Ideaal voor diepwater-, HPHT- en zure- servicepijpleidingen
• Gecertificeerd volgens API-, ASTM- en DNV offshore-vereisten

Neem nu contact op

Veelgestelde vragen





Veelgestelde vragen 1 - Welke acceptatietests moet ik aanvragen voor met API 5LD CRA beklede of beklede buizen?

API 5LD vereist minimaal eeninspectie hydrostatische test na bekleding/bekleding en warmtebehandeling, en het testsysteem zou dat moeten hebbengeregistreerd bewijs van druk en houdtijddus elke lengte kan niet worden "gepasseerd" zonder aan de testvereiste te voldoen.

FAQ 2 - wat betekent beklede pijp in een offerteaanvraag voor een CRA-pijpleiding?

Bij de aanbesteding van pijpleidingenbeklede pijpis een koolstof-stalen basispijp met eencorrosie-bestendige legeringslaag (CRA).gebonden aan het binnenoppervlak (bekleed), dus het bevochtigde oppervlak is CRA terwijl de draagbuis voor sterkte zorgt. API 5LD heeft betrekking op met CRA beklede (en gevoerde) stalen leidingbuizen voor pijpleidingsystemen voor aardolie en aardgas.

Veelgestelde vragen 3 - Hoe vergelijk ik fabrikanten van beklede buizen of leveranciers van beklede buizen zonder offerteaanvragen te verspillen?

Vraag vooraf drie dingen:(1)of het citaat isgekleedofgevoerdnaar API 5LD,(2)debekleed pijpmateriaal(basiskwaliteit + CRA-kwaliteit + CRA-diktebasis), en(3)las-eindgereedheid (hoe het uiteinde van de CRA-laag/liner wordt behandeld voor verbindings-ins). Dit vermijdt de gebruikelijke valkuil van "dezelfde prijs, verschillende constructie" bij het vergelijken van fabrikanten van beklede buizen.

Veelgestelde vragen 4 - Wat moet ik specificeren voor het lassen van beklede buizen bij veldverbindingen?

Voorlassen van beklede buizen, de sleutel is het continu houden van de CRA-corrosieweerstand over de verbinding-in: definieer las-eindvoorbereiding, CRA-blootstellingscontrole in de laszone en de inspectiefocus op veldverbindingen (zodat de fabricage niet stopt voor nabewerking). Als een offerteaanvraag zegtlassen van beklede buizen, behandel het als dezelfde bedoeling-maar houd de contractformulering aanbeklede pijp.
